Многоканальная акустико-эмиссионная система SAEU3H

Model：

SAEU3H System

Description：

Многоканальная система тестирования акустической волны (акустической эмиссии) с максимальной частотой дискретизации 10 млн точек/секунду на канал; каждый канал можно настроить независимо; совместимость с программным обеспечением для анализа SWAE; Доступны три типа шасси.

Features：

Несколько каналов, соединение USB3.0, максимальная скорость 10MSP/с на канал, можно каскадировать в более чем 100-канальную систему.

ENQUIRY NOWCONTACT：+86-20-32290092

Многоканальная система тестирования акустических волн (акустических излучений) SAEU3H

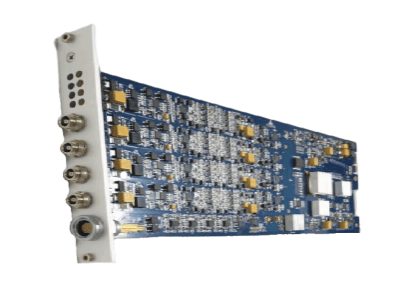

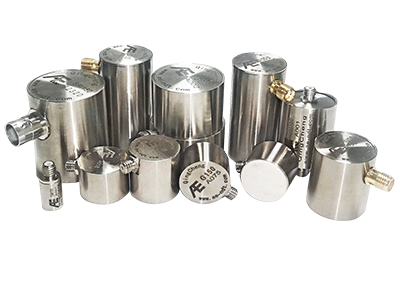

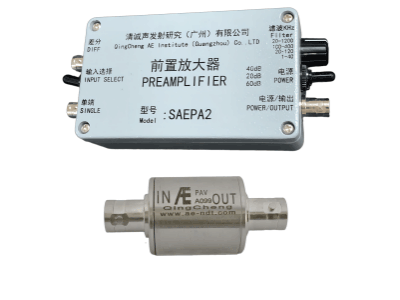

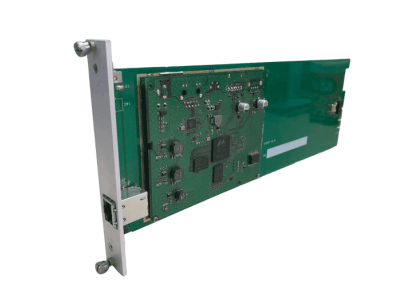

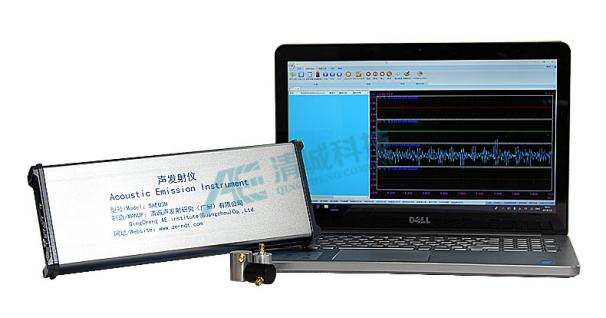

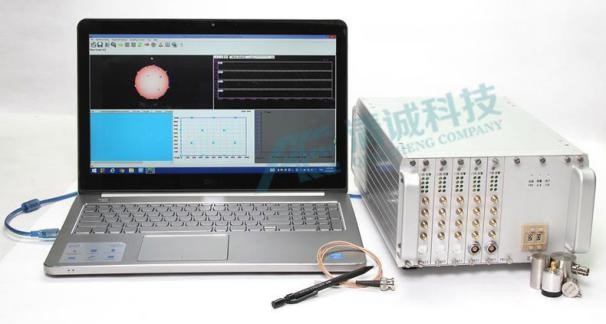

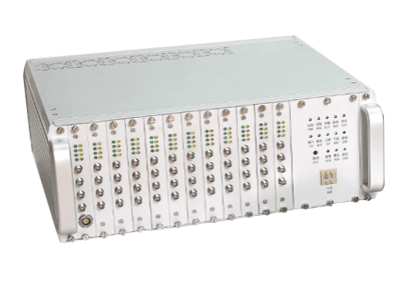

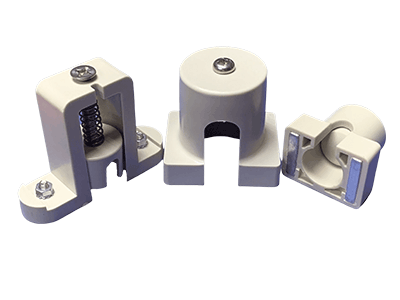

SAEU3H представляет собой многоканальную АЭ-систему настольного типа для сбора и обработки акустических волн (акустических излучений). Полная система SAEU3H состоит из определенного количества плат данных AE в корпусе, датчиков AE, предусилителя, коаксиальных вычислений и программного обеспечения для анализа SWAE на компьютере.

Система акустических устройств SAEU3H использует режим связи USB3.0 (или TCI/IP, оптоволокно) для подключения к компьютеру со скоростью передачи данных до 600 МБ/с. Несколько устройств акустических излучений одной модели (SAEU3H) можно подключить каскадом в сверхбольшую систему с более чем 100 параметрами с помощью стандартного алгоритма HDMI.

Система SAEU3H обладает мощными функциями сбора и обработки данных, которые подходят для ограничения большинства приложений промышленного тестирования, а также лабораторных исследований со строгими требованиями к точности данных.

Технические характеристики

Характеристики выборки
Частота выборов	максимальная скорость 10MSP/с (точка выбора в секунду) на канале; частота расположения плавно регулируется; каждый канал можно настроить независимо
Точность выбора	16 бит
Скорость передачи данных	Максимальная скорость передачи данных по одному интерфейсу USB3.0 составляет 300 МБ/с; Максимальная скорость передачи двух независимых интерфейсов USB3.0 составляет 600 МБ/с.
Непрерывный сбор сигналов	Частота подключения 10MSP/с, точность 16 бит для непрерывной выборки 15-канальных сигналов
Сбор параметров АЭ	Частота наблюдения 10MSP/с, точность 16 бит для сбора 128-канальных параметров АЭ без потерь данных.
Номер платы канала AE	4 на канале каждая плата AE
Объем памяти платы AE	1 ГБ за плату AE

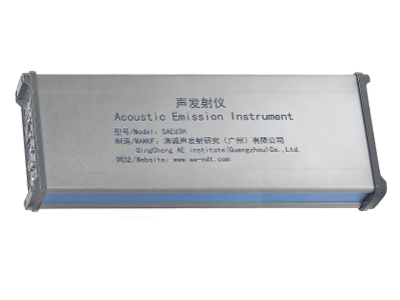

Шасси	Три типа каркаса: 4-канальное, 20-канальное, 48-канальное.
Расширение канала	Несколько каскадов можно каскадно преподавать в более крупной системе, считывающей до 100+ каналов; каждая шасси может использоваться в качестве ведущего независимо
Обработка сигнала АЭ	Каждое аппаратное обеспечение платы сбора данных имеет функцию включения параметров функции AE в первое время; канал можно настроить самостоятельно
Длина выбора сигнала	Максимальная длина выборки одного сигнала, каждый канал может иметь до 128 тыс. точек выборки, канал можно настроить независимо.
Функция предварительной выборки формы сигнала	Длина предварительной выборки может достигать 128 тыс. точек выборки. Канал можно настроить самостоятельно
Режим триггера	Пороговый триггер, триггер по времени, внешний триггер, ручной триггер
Аналоговый фильтр	20 кГц, 100 кГц, 400 кГц три фильтра верхних частот; 100 кГц, 400 кГц, 1200 кГц три фильтра нижних частот; любая комбинация двух типов, устанавливаемая в программном обеспечении; каждый канал независим
Аппаратный цифровой фильтр реального времени	В диапазоне частот от 1 кГц до 2,5 МГц любое значение может быть установлено в качестве проходного, высокочастотного, низкочастотного, полосового или полосового фильтра.
Параметры функции AE	Время прихода, амплитуда, количество отсчетов, продолжительность, энергия, количество нарастаний, время нарастания, среднеквадратичное значение, ASL, 12 внешних параметрических параметров, центральная частота, пиковая частота, 5 частичных степеней
Сбор внешних параметров	Каждый внешний входной порт поддерживает 4 аналоговых внешних входа, которые можно расширить до 12 внешних каналов параметров. Общая частота дискретизации внешних параметров достигает 1MSP/с, точность дискретизации 16 бит и входной диапазон ±10В.
Выход тревоги	Можно использовать переключатели или фонари для вывода тревожных сигналов.
Электрические характеристики
Динамический диапазон	85 дБ
Уровень шума	<15 дБ (без нагрузки)
Максимальная амплитуда сигнала	100 дБ (усиление 40 дБ, что соответствует выходному сигналу датчика 100 мВ)
Частота ответа	1 кГц–2,5 МГц (полоса пропускания -3 дБ)
Диапазон входного сигнала AE	±10 В, он может регулировать диапазон входного напряжения сигнала до ± 5 В, ± 2 В, ± 1 В или ± 0,1 В; канал можно настроить самостоятельно
Блок питания предусилителя	Фантомное питание 28 В или 5 В через коаксиальный кабель к предусилителю или выключение (0 В)
Входное сопротивление	50 Ом
Физический
Размеры шасси (Д x Ш x В)	4-канальное шасси: 320 x 125 x 50 мм; 20-канальное шасси: 308 x 225 x 133 мм; 48-канальное шасси: 308 x 368 x 133 мм;
Среда:
Рабочая Температура	-10℃ ~ +45℃
