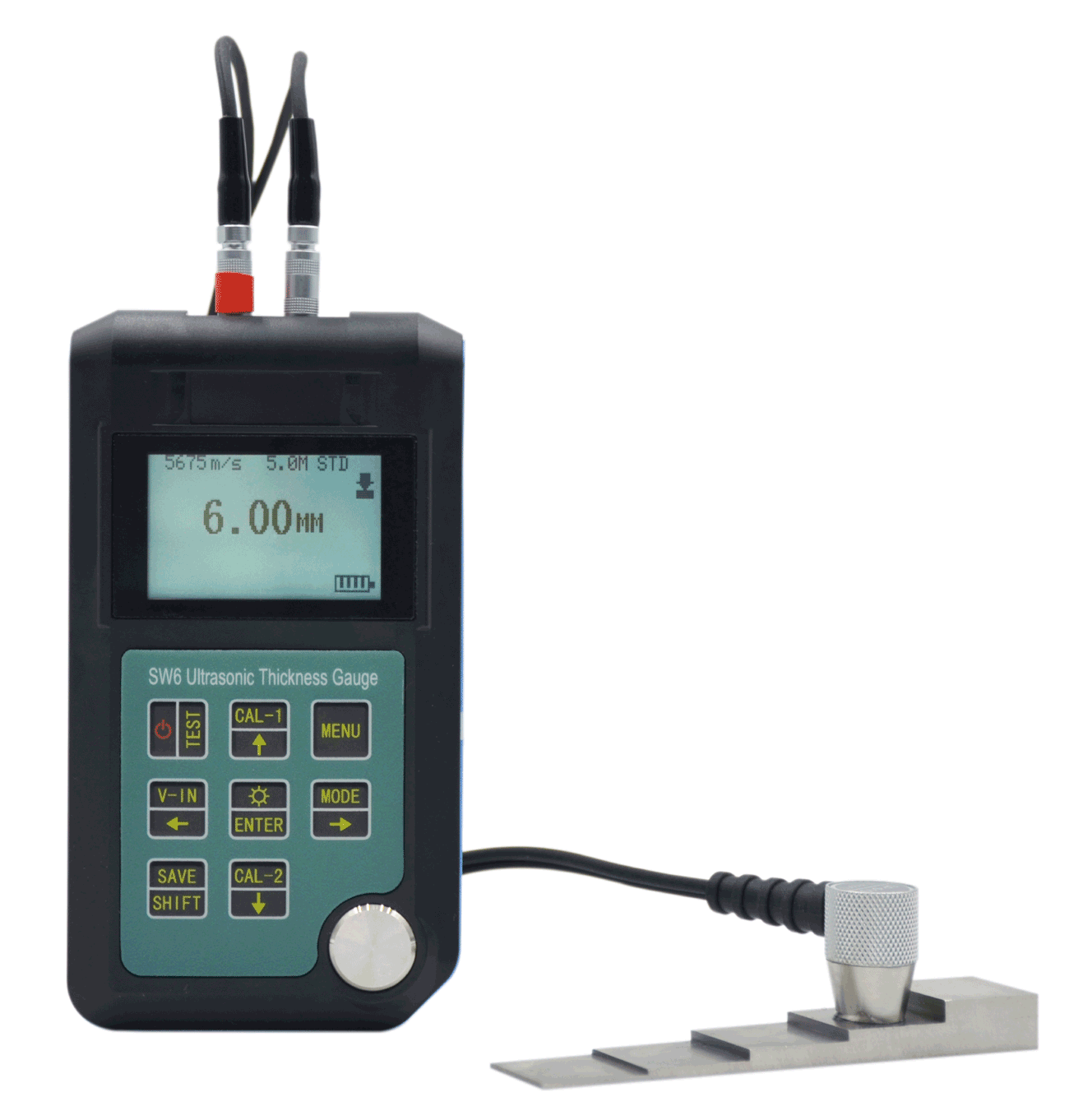

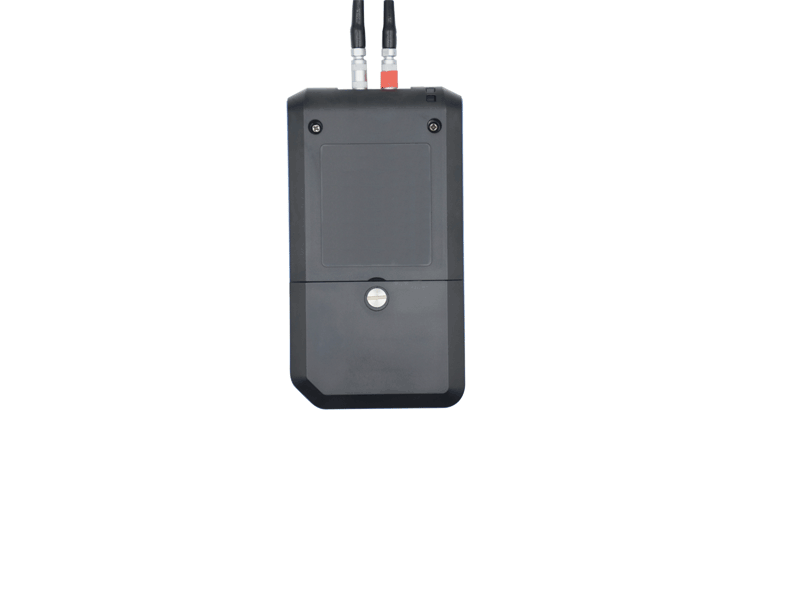

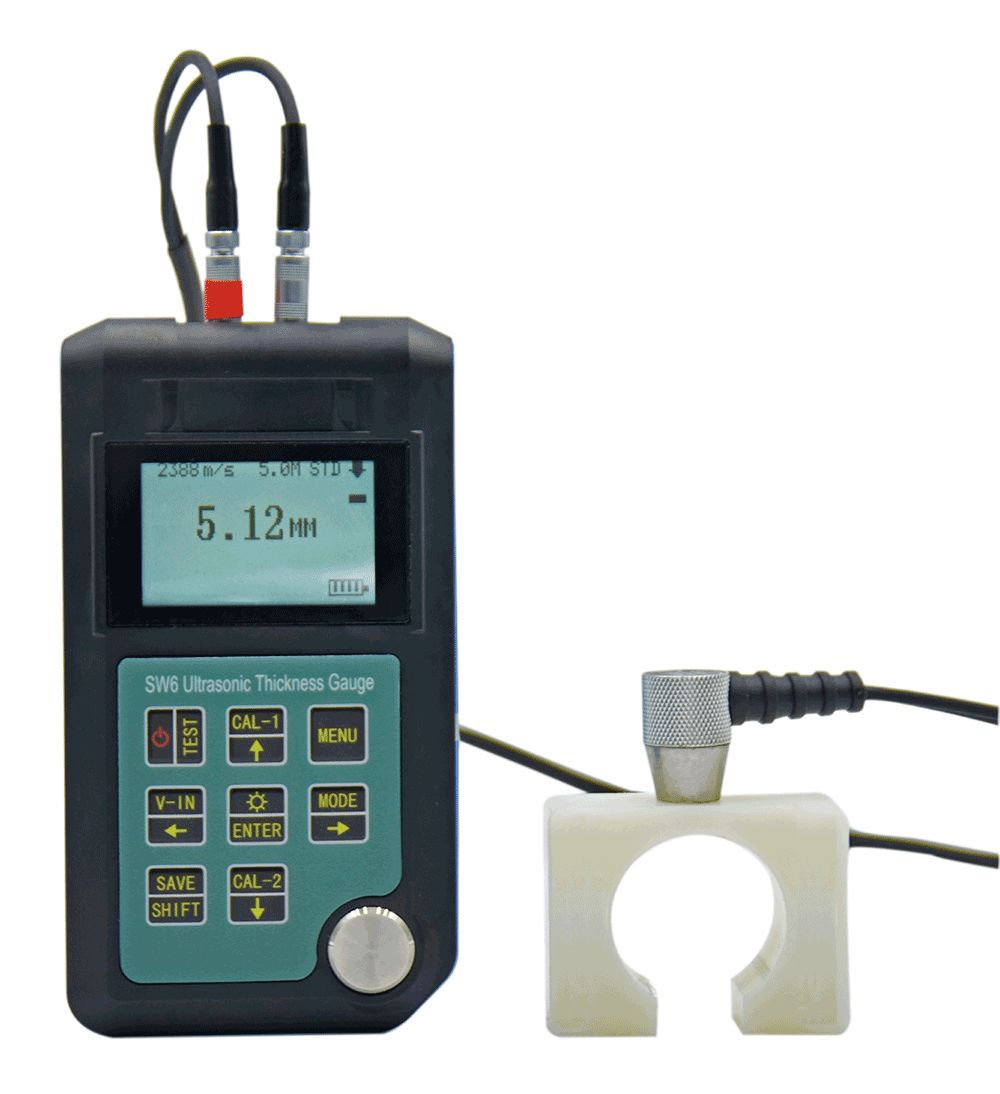

SW6 Ультразвуковой толщиномер
Model：
SW6
Description：
Высокоточный ультразвуковой толщиномер SW6, подходящий для высокоточных измерений различных материалов, может применяться к стали, чугуну, алюминию, меди, цинку и т. д.
Features：
Высокая точность измерения, большой диапазон обнаружения, большое пространство для хранения данных.
ENQUIRY NOWORDER NOWCONTACT：+86-20-32290092

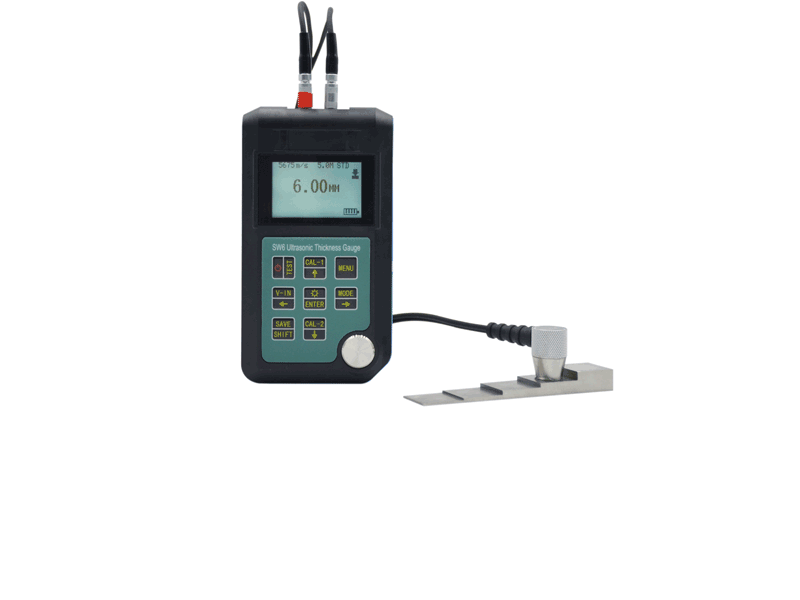

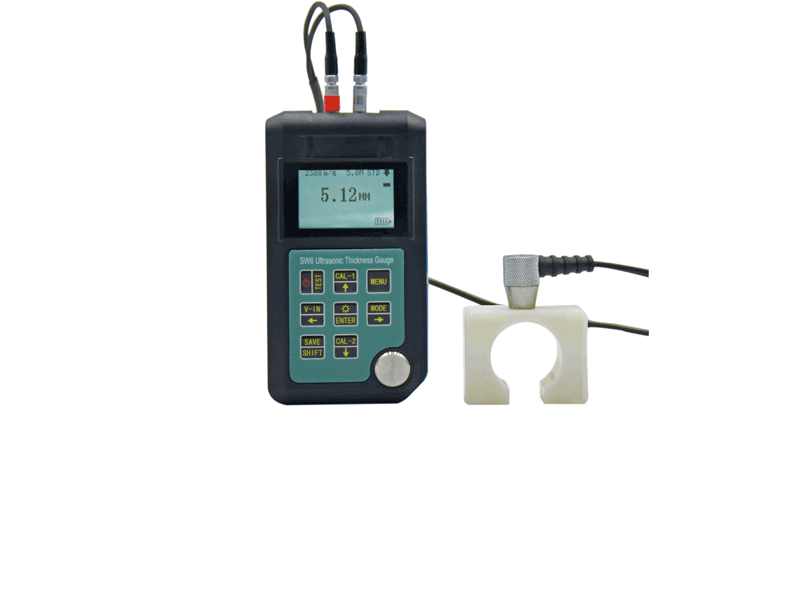

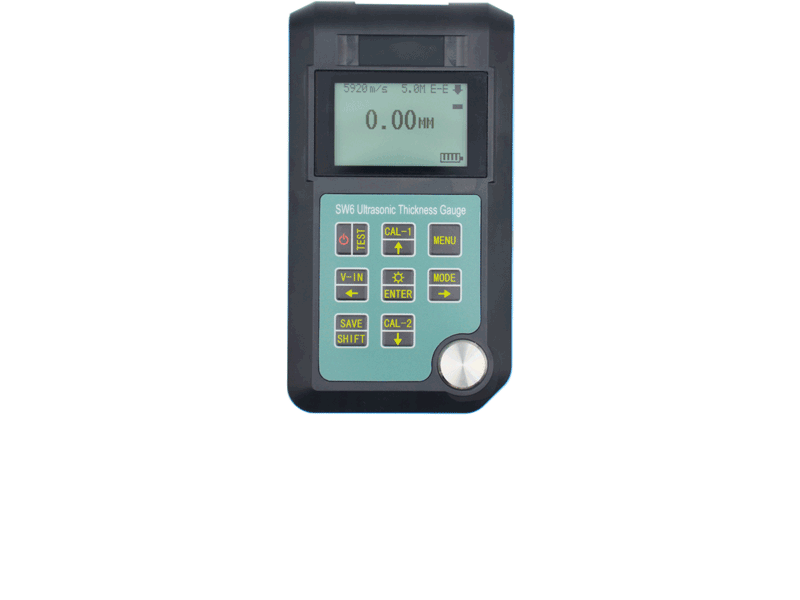

SW6 Высокоточный ультразвуковой толщиномер
Описание
SW6 - это высокоточный ультразвуковой толщиномер, независимо разработанный компанией Qingcheng Ltd., который подходит для высокоточных измерений различных материалов. Толщину заготовки можно измерить быстро и точно, только поместив датчик на контактную поверхность на одном сторону заготовки.

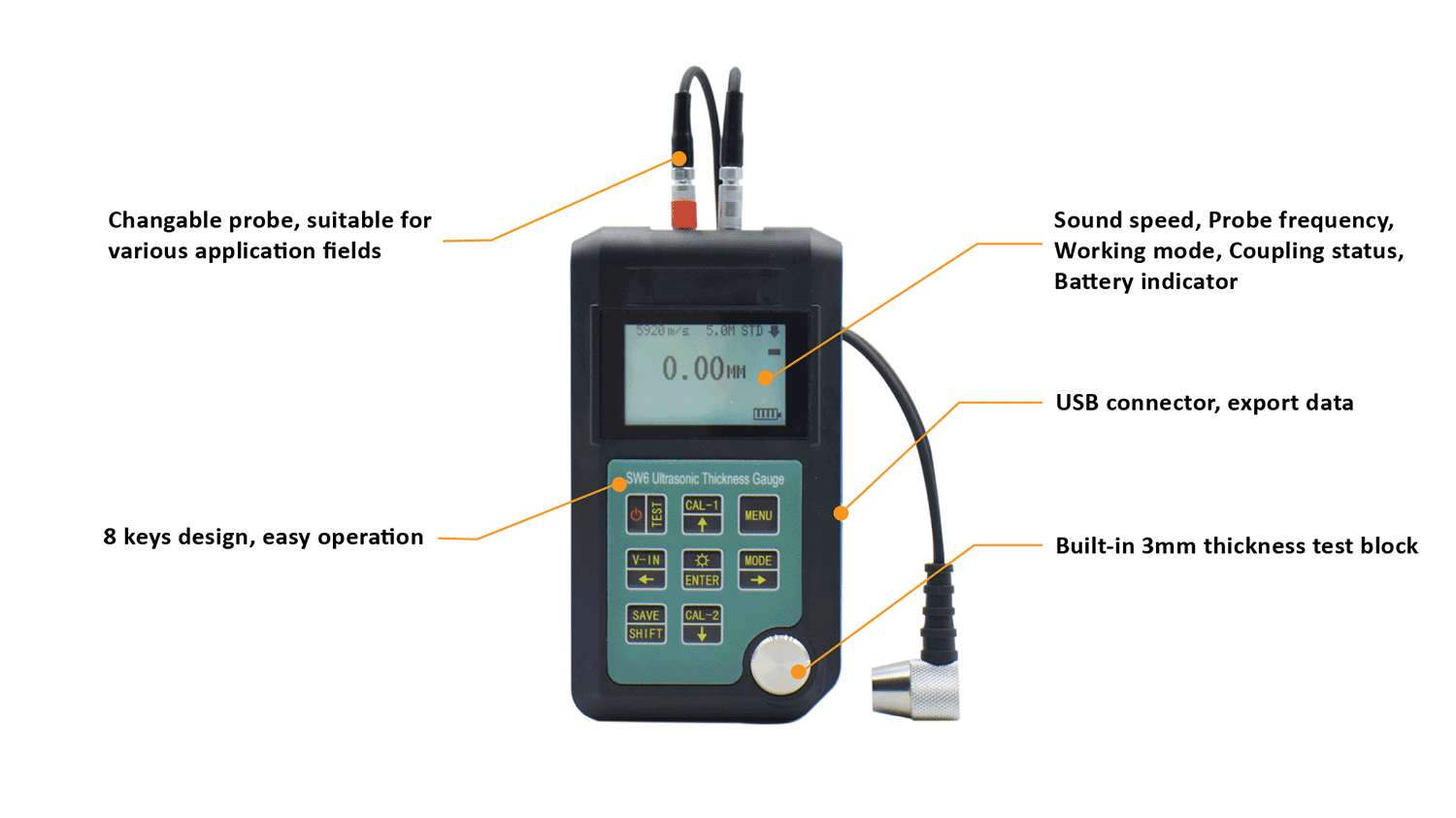

SW6 Ультразвуковой толщиномер
- Подсветка
- Хранилище данных
- Измерение сигнализации
- Автоматическое отключение
- Индикатор заряда батареи
- Индикатор соединения
Различные материалы.
Он может измерять толщину стали, чугуна, алюминия, меди, цинка, кварца, стекла, полиэтилена, ПВХ, серого чугуна, ковкого чугуна и других материалов.

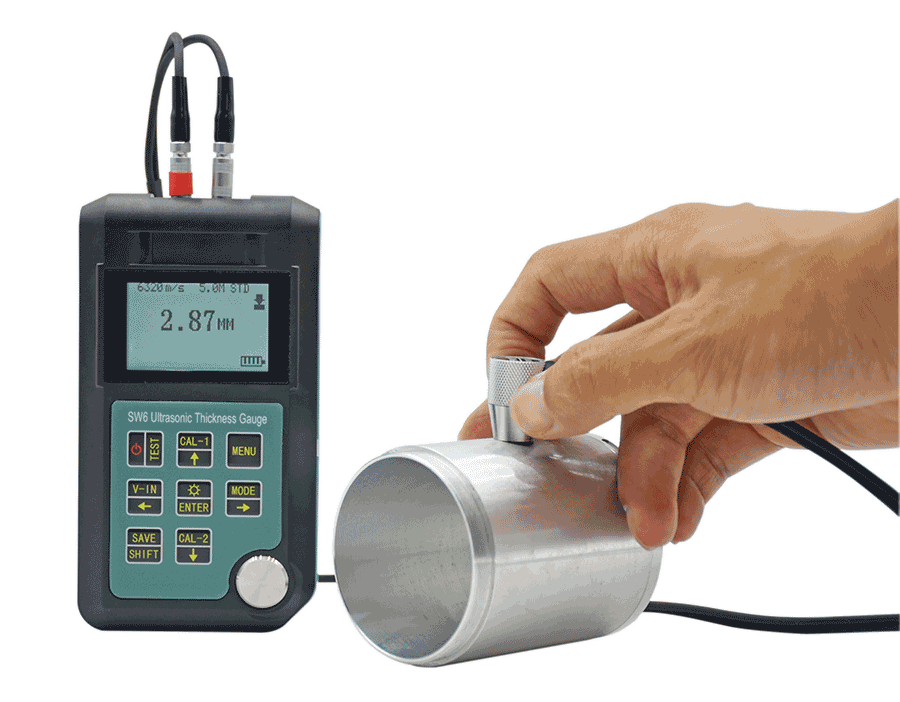

Различные формы.
Он может измерять одну сторону труб, резервуаров, трубок, контейнеров, полых отливок, огромных металлических или пластиковых листов и других испытуемых объектов с внутренней поверхностью, до которой невозможно или трудно добраться.
Различные скорости звука
Встроено 9 стандартных скоростей звука, скорость звука может быть отредактирована пользователем.
7 режимов работы
- Стандартный
- Сканировать
- Тревога
- Средний
- Разница
- Высокая температура
- Дим
Высокая точность
0,01 мм/0,001 дюйм
Широкий диапазон
0,65-500 мм
Большое хранилище
2000 наборов данных
Низкое энергопотребление
Длительное время работы

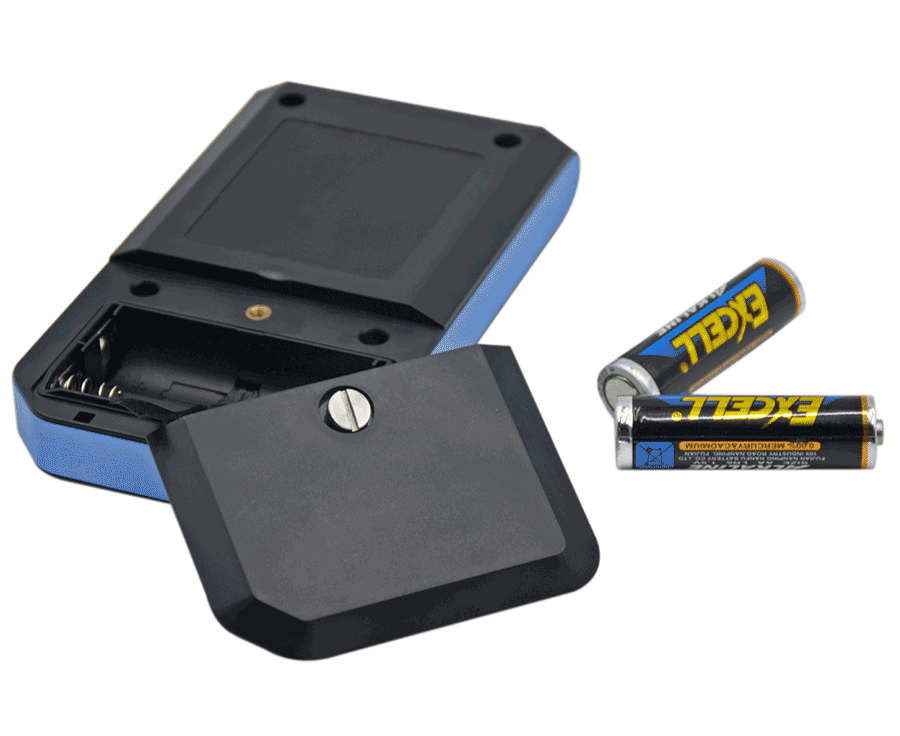

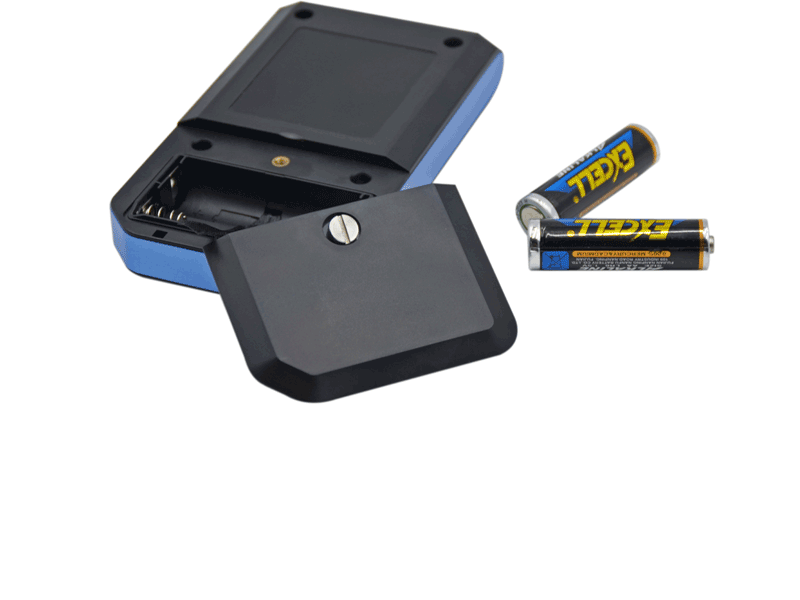

- 2 батарейки АА 3 В постоянного тока
- 280 часов рабочего времени (подсветка выключена)
- 100 часов рабочего времени (подсветка включена)

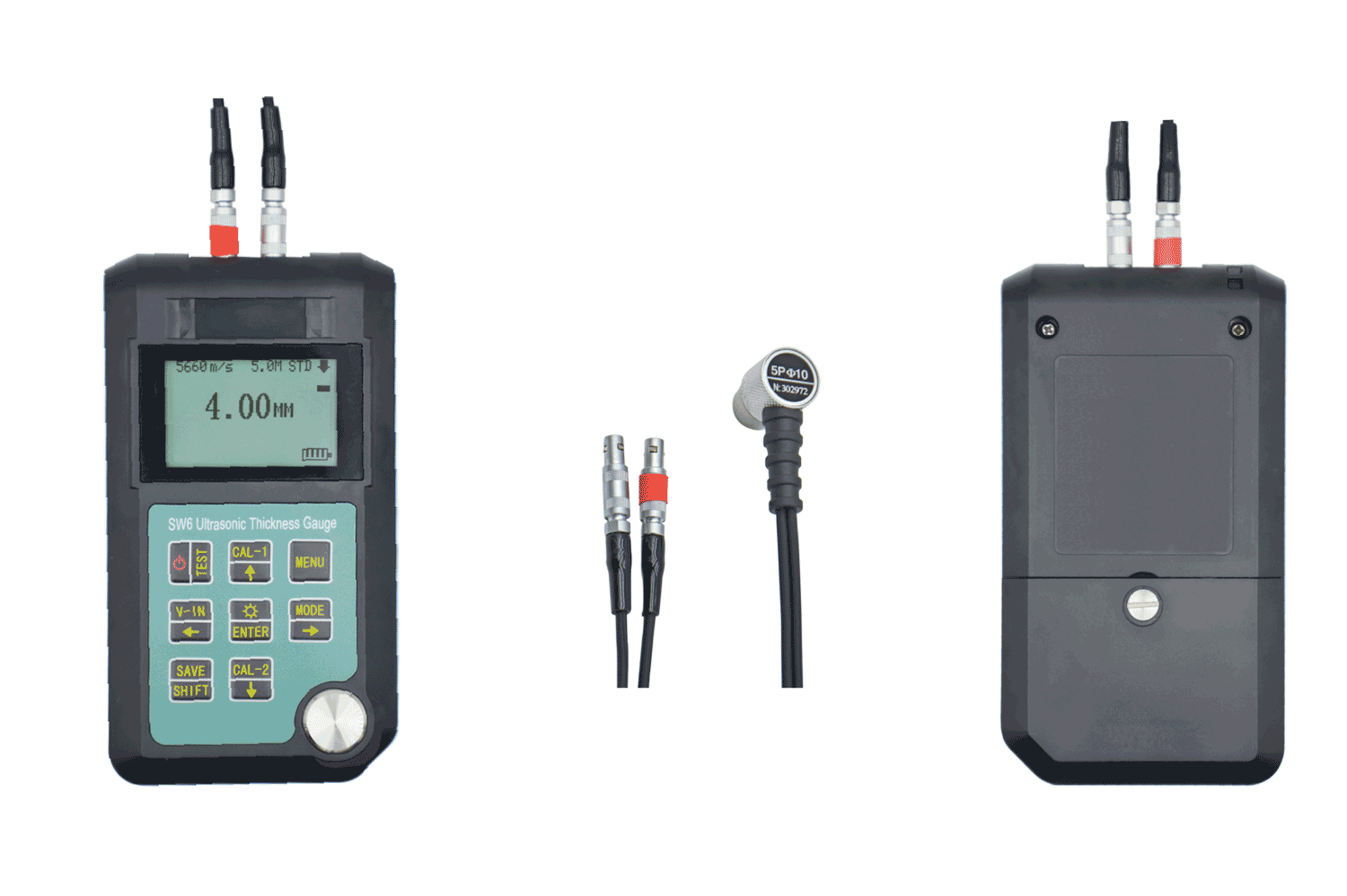

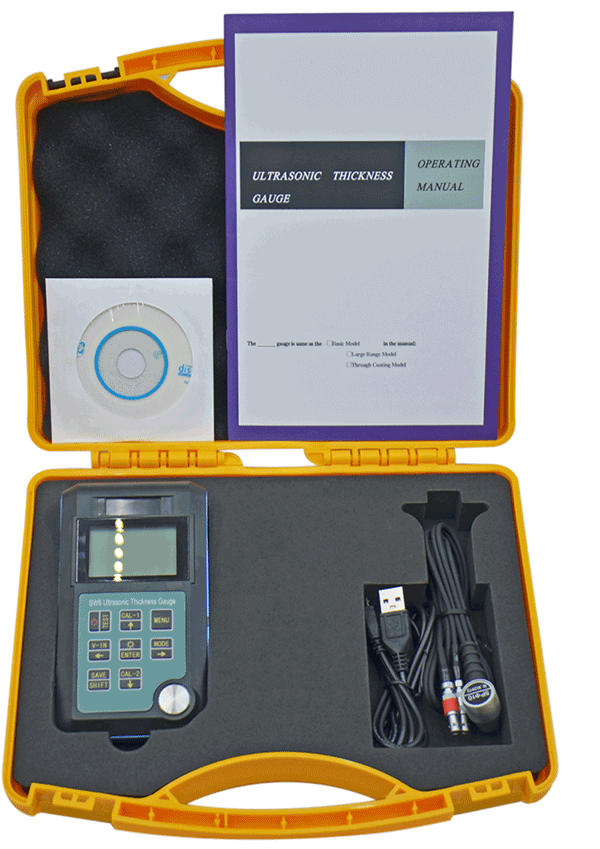

Стандартная конфигурация
- SW6 толщиномер
- Зонд 5 МГц, Φ10 мм (по выбору)
- Руководство пользователя
- USB-кабель
- Компакт-диск с программным обеспечением
ПРИМЕЧАНИЕ. Из-за проблем с доставкой мы не поставляем батареи и связующее вещество.
Основные характеристики:
- Доступны различные датчики, подходящие для специальных задач измерения толщины, включая крупнозернистые материалы, такие как серый чугун, и измерения высокой температуры окружающей среды (температура до 300 ℃).
- Функции самоадаптации датчика : автоматическое согласование различных производителей различных типов датчиков, включая определение чувствительности и частоты датчика, автоматическая настройка параметров толщиномера для достижения наилучшего эффекта измерения.
- Функция самопроверки при включении , которая помогает повысить точность измерений.
- Время автоматического выключения можно настроить в соответствии с потребностями пользователя.
- Автоматическая калибровка нуля зонда, функция калибровки скорости звука.
- Гуманизированный дизайн кнопок клавиатуры, простой и удобный: калибровка нуля, калибровка скорости звука по одной точке и по двум точкам.
- USB-интерфейс передачи данных, простота реализации и подключение компьютерных данных к экспортным данным (формат данных. TXT).
Диапазон измерения толщины:
- 0,65~500 мм (сталь)
- 0,3~200 мм (стекло)
- 3~50 мм (чугун)
- 4~80 мм (высокая температура)
Примечание . Диапазон измерения толщины для различных материалов зависит от характеристик датчика, а также от состояния поверхности материала и измеряемой температуры окружающей среды.
Технические характеристики
| Скорость звука | 509～18699м/с, настраивается |
| Точность измерения | ±(0,5%H+0,05) мм (H означает толщину испытуемой детали) |
| Точность отображения | 0,01 мм или 0,001 дюйм |
| Получите пропускную способность | 1 МГц～10 МГц (-3 дБ) |
| Нижний предел измерения стальной трубы: (зонд: 5 МГц, Φ10 мм) | Диаметр должен быть не менее 15 мм, толщина – более 2 мм. |
| Частота измерений | 2 ~ 20 раз/с, настраивается |
| Источник питания | 3 В постоянного тока (две щелочные батарейки АА) |
| Экран дисплея | ЖК-дисплей с точечной матрицей 128 × 64 |
| Рабочее время |
280 часов (подсветка выключена); 100 часов (подсветка включена) |
| Применимая температура |
-10℃ ~ 50℃ (температура окружающей среды); -10℃ ~ 300℃ (высокая температура) |
| Рабочая влажность | 20% ~ 90% относительной влажности |
| Измерение | 136(Д) мм×72(Ш) мм×20(В)мм |
| Масса | 176 г (включая батарею) |
| Встроенный контроль толщины блока | 3 мм |

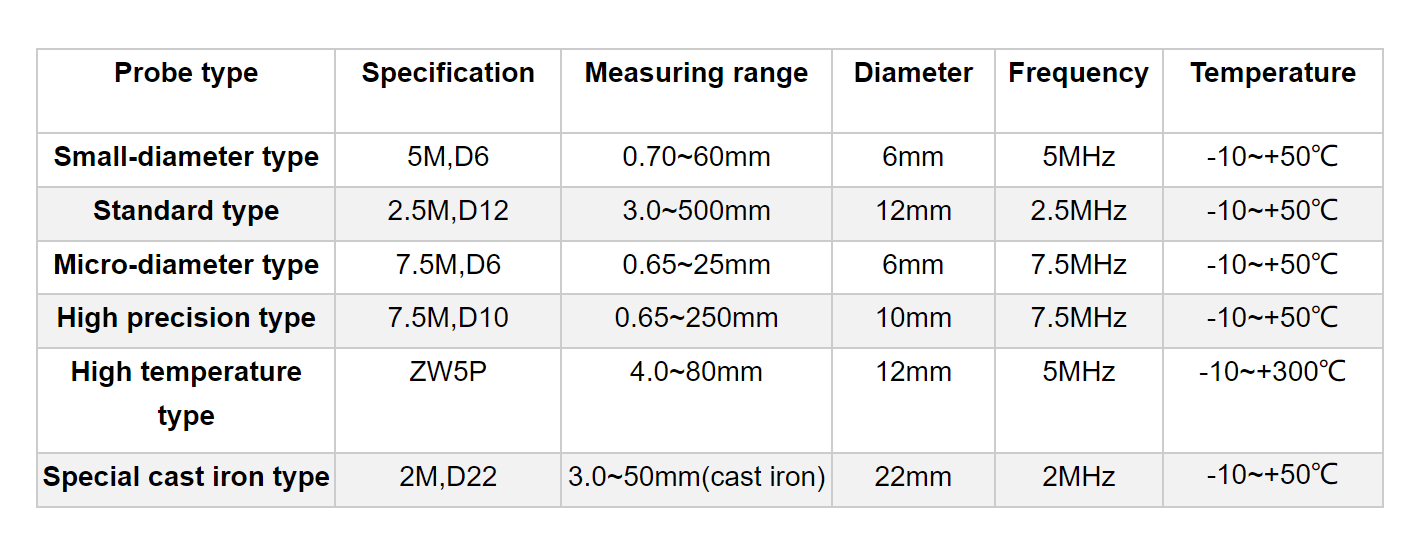

Дополнительный зонд:
| Тип зонда | Спецификация | Диапазон измерения | Диаметр зонда | Частота | Температура |
| Стандартный тип (подходит для нанесения покрытия на заготовку) | 5М，Ф10 |
0,7~400 мм 3,0~50 мм (проникающее покрытие) |
10 мм | 5 МГц | -10~+50℃ |
| Тип малого диаметра | 5М,Д6 | 0,70~60 мм | 6 мм | 5 МГц | -10~+50℃ |
| Стандартный тип | 2,5М,Д12 | 3,0~500 мм | 12 мм | 2,5 МГц | -10~+50℃ |
| Тип микродиаметра | 7,5М,Д6 | 0,65~25 мм | 6 мм | 7,5 МГц | -10~+50℃ |
| Высокоточный тип | 7,5М,Д10 | 0,65~250 мм | 10 мм | 7,5 МГц | -10~+50℃ |
| Высокотемпературный тип | ZW5P | 4,0~80 мм | 12 мм | 5 МГц | -10~+300℃ |
| Специальный тип чугуна | 2М,Д22 | 3,0 ~ 50 мм (чугун) | 22 мм | 2 МГц | -10~+50℃ |
Примечание . Чтобы обеспечить правильную работу датчика, необходимо использовать контактную жидкость для изоляции воздуха между поверхностью датчика и измеряемой поверхностью заготовки.
Принцип измерения
Принцип действия ультразвукового толщиномера заключается в генерации ультразвуковых импульсов через зонд. Импульс поступает в заготовку с поверхности контакта преобразователя и заготовки, распространяется в заготовке по направлению толщины и отражается от другой поверхности заготовки. Измерив общее время (t) распространения ультразвукового импульса в заготовке и скорость (v) ультразвукового импульса, можно получить связь между толщиной (H) заготовки со временем (t) и скоростью ( в) :
Н =Вт/2
Где:
H – Толщина испытуемой заготовки.
v - Скорость звука в заготовке.
t - Измеренное время прохождения туда и обратно
Примечание. Чтобы обеспечить правильную работу датчика, необходимо использовать контактную жидкость для изоляции воздуха между поверхностью датчика и измеряемой поверхностью заготовки.
Демонстрационное видео
Применимые условия
- Поверхность измеряемой детали должна быть чистой. Если она шероховатая или сильно корродированная, следует нанести на поверхность связующий агент или обработать поверхность измеряемой детали средством для удаления ржавчины, проволочной щеткой или наждачной бумагой.
- Убедитесь, что в окружающей среде нет сильной вибрации, сильного магнитного поля, агрессивных сред и серьезной пыли.
- Щуп следует выбирать в соответствии с толщиной и формой измеряемой детали.
- Особенно подходит для стандартных заготовок и трубопроводов.
Лист данных SW6.pdf
